通氣M5型

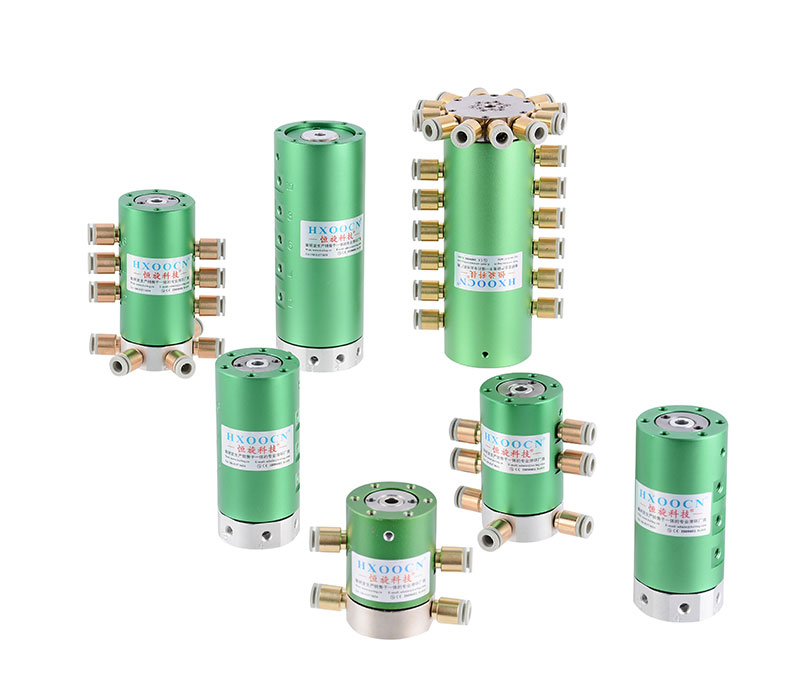

多路氣滑環是一種專為旋轉設備設計的高效連接裝置，用于在旋轉部件與固定部件之間同時傳輸多種氣體介質。其多通道設計允許在一個滑環內集成多個獨立的氣體傳輸路徑，滿足復雜設備對多種氣體同時傳輸?shù)男枨?。采用M5螺紋接口，適應氣管4、6、8MM，具有優異的密封性能和穩定的傳輸能力，廣泛應用于工業設備、自動化系統、醫療設備等領域。
接口類型： M5
工作氣壓： ≤1 MPa
最大轉速： ≤600 RPM
通道數量： 可根據需求定制（如2路、4路、6路...24路不等）
密封性能： 高性能密封材料，防止氣體泄漏
適用介質： 壓縮空氣、真空、惰性氣體等
通氣M5型
型號
型號
下載
尺寸
通道
螺紋
介質
轉速
溫度
扭力
氣壓
材質
備注
非標定制
按要求
按要求
按要求
按要求
按要求
按要求
N*M
-0.1~1MPa
按要求
按要求

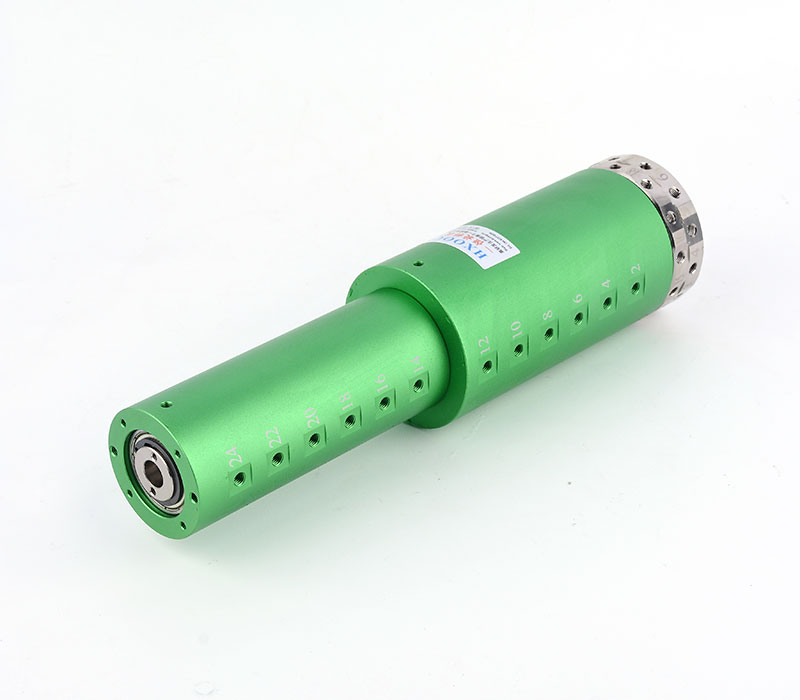

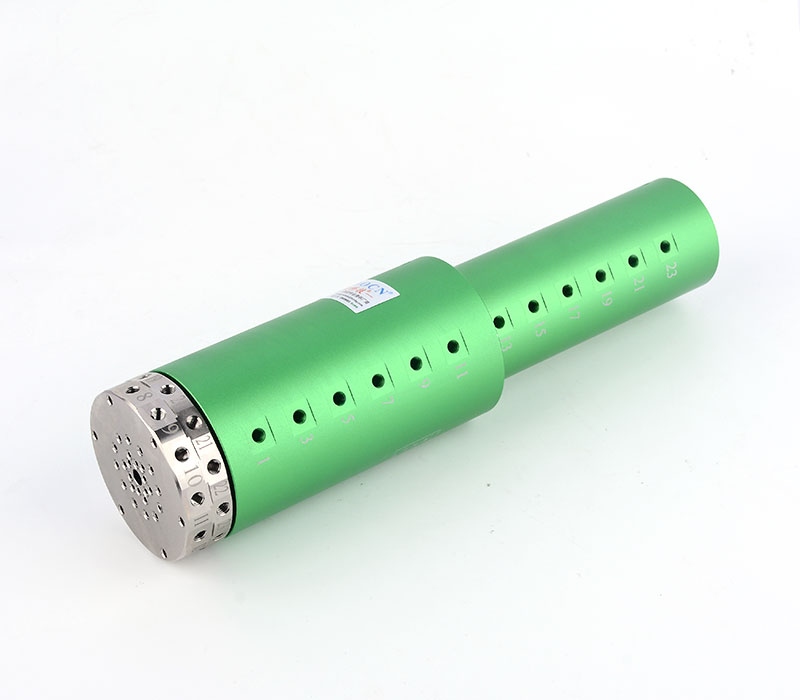

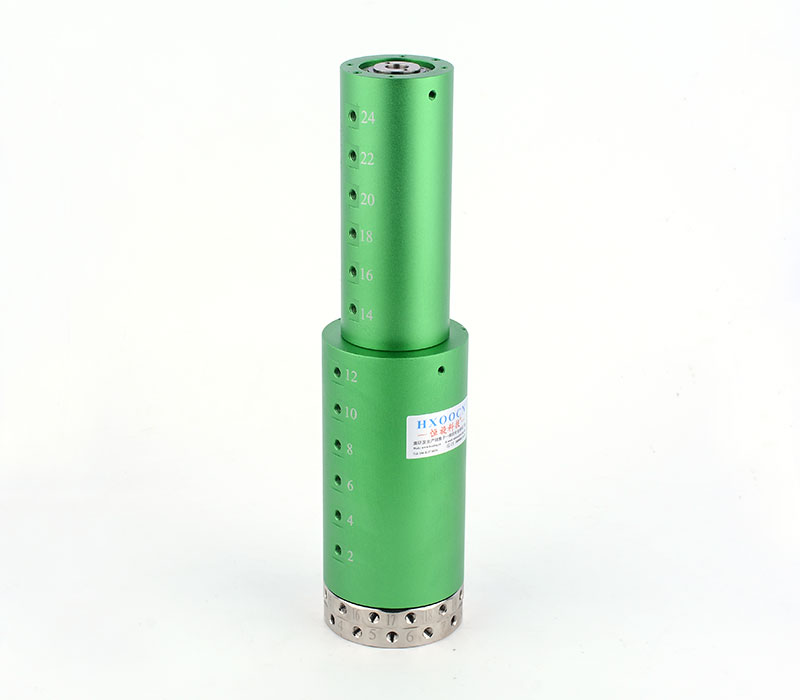

HQ24005
d6*D65*L258
24進24出
M5螺紋
氣體/真空
0~200RPM
-20~120
1.5N*M
-0.1~1MPa
鋁合金
側出氣
HQ18005
d6*D56*L203
18進18出
M5螺紋
氣體/真空
0~200RPM
-20~120
1.2N*M
-0.1~1MPa
鋁合金
側出氣
HQ16005
d6*D58*L180
16進16出
M5螺紋
氣體/真空
0~250RPM
-20~120
1.0N*M
-0.1~1MPa
鋁合金
側出氣
HQ12005
d6*D48*L141
12進12出
M5螺紋
氣體/真空
0~300RPM
-20~120
0.8N*M
-0.1~1MPa
鋁合金
側出氣
HQ10005
d6*D48*L125
10進10出
M5螺紋
氣體/真空
0~300RPM
-20~120
0.6N*M
-0.1~1MPa
鋁合金
側出氣
HQ08005
d6*D48*L109
8進8出
M5螺紋
氣體/真空
0~400RPM
-20~120
0.4N*M
-0.1~1MPa
鋁合金
側出氣
HQ06005
d6*D40*L89
6進6出
M5螺紋
氣體/真空
0~400RPM
-20~120
0.3N*M
-0.1~1MPa
鋁合金
側出氣
HQ04005
d6*D40*L73
4進4出
M5螺紋
氣體/真空
0~500RPM
-20~120
0.2N*M
-0.1~1MPa
鋁合金
側出氣
HQ02005
d6*D40*L58
2進2出
M5螺紋
氣體/真空
0~600RPM
-20~120
0.1N*M
-0.1~1MPa
鋁合金
側出氣
